Einföld kynning:

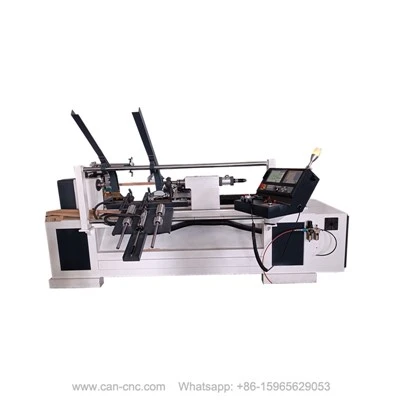

Þessi viðarsnúningsstöð fyrir mölunarbrot er þungur trévinnslubúnaður sem hægt er að nota í
Þrívíddarsnúningur og -brot, þrívíddar leturgröftur/skurðarmynstur, viðbótarspindlar, rakstur, fægja, pússun.
Þessi vél hefur einkenni auðveldrar notkunar: stjórnandinn getur stjórnað rekstri hennar með Intelligent
spjaldið 4 ás CNC stjórnandi kerfi, og athugaðu vinnustöðu þess í gegnum PLC stjórnandi, sem í raun
sparar mannafla. Að auki getur rekstraraðilinn einnig teiknað í gegnum hugbúnað eins og AUTOCAD, flutt skrána
í vélina í gegnum USB, og vélin getur sjálfkrafa þekkt myndina.
Tæknilýsing:
|
Vélarlíkan |
1530-4Axis trésnúningsmiðstöð fyrir fræsun |
| Vinnsla hámarks þvermál |
300 mm |
| Vinnslu hámarkslengd |
1500 mm |
| Spindlar | Tveir 4,5KW-18000rpm rafmagnssnældur með stillanlegum hornum |
| Einn 6KW-18000rpm rafmagnssnælda | |
| Einn 7,5kw-12000rpm rafmagnssnælda | |
| Aflgjafi |
AC380V, 3 fasa |
| Fóðrunarkerfi | Sjálfvirk fóðrun (hleðslusvið: breidd * þykkt Minna en eða jafnt og 100 * 100 mm, lengd 80 ~ 1200 mm) |
| Vélarrammi | Samþættur steyptur skrokkur (glæður) + steyptir stífir burðarhlutar |
| Stýrikerfi | 4-ása fræsi- og snúningskerfi |
| Smurkerfi | Sjálfvirk háþrýstiolíuveita-, dreifingarkerfi með jöfnu-rúmmáli |
| Rafmagnsbox | Mjög rykheldir rafmagnsíhlutir |
| Skottoppur | Handvirkur/sjálfvirkur tvískiptur-jafnvægishólkur |
| Hentugur teiknihugbúnaður | Solid cam/UG, nc. skrá |
| Vélarvörn | Sjálfvirk lokun og viðvörun ef um efnisskort er að ræða, lágan loftþrýsting eða tap á aflfasa |
| Nettóþyngd/brúttóþyngd | 2000kgs/2100kgs |
| Vélarstærð | 3020mm*2220mm*2050mm |
| Pakki, heildarmál (L*B*H) | Krossviðurhylki, 3800*2250*2200mm, 18,8CBM |
| Sendingarhöfn | Qingdao, Shenzhen, HongKong osfrv. |
| Leiðslutími | 30 virkir dagar |
|
Ábyrgð |
2 ár |
Upplýsingar um vél:
Hámarksvinnulengd 4-ása viðarsnúningsmiðstöðvar fyrir fræsingu er 1500 mm, og
hámarks snúningsþvermál er 300 mm. Vélin er einás vinnsla með stöðugleikahring sérstaklega
hannað fyrir vinnslu á litlum viðarbútum og tryggir að enginn titringur sé við vinnslu.
Vélin samþykkir Servo stórt drif til að veita sterkan kraft; það er líka línuleg ferningsbraut frá Taívan
Hiwin inni, sem vinnur með TBI25 kúluskrúfu til að bæta nákvæmni vélarinnar; stiglaus tíðni
viðskiptahraðastjórnunarkerfi getur sjálfkrafa fundið besta hraðann og dregið úr orkunotkun,
áhrif kostnaðarsparnaðar.
Dæmi um forrit:
Það getur unnið mikið af flóknum viðarborðsfótum, viðarlistum og handverkum og viðarhlutum með
mismunandi undarleg form.
